Артикул
|
1SDA062754R1
|
|
Вес
|
14.725 кг
|
|
Высота
|
268 мм
|
|
Глубина
|
178 мм
|
|
Код АББ
|
T7S 1000 PR231/P LS/I In=1000A 3p F F M
|
|
Номинальная отключающая способность, кA
|
50
|
|
Номинальное напряжение, В
|
690
|
|
Номинальный ток
|
1000 А
|

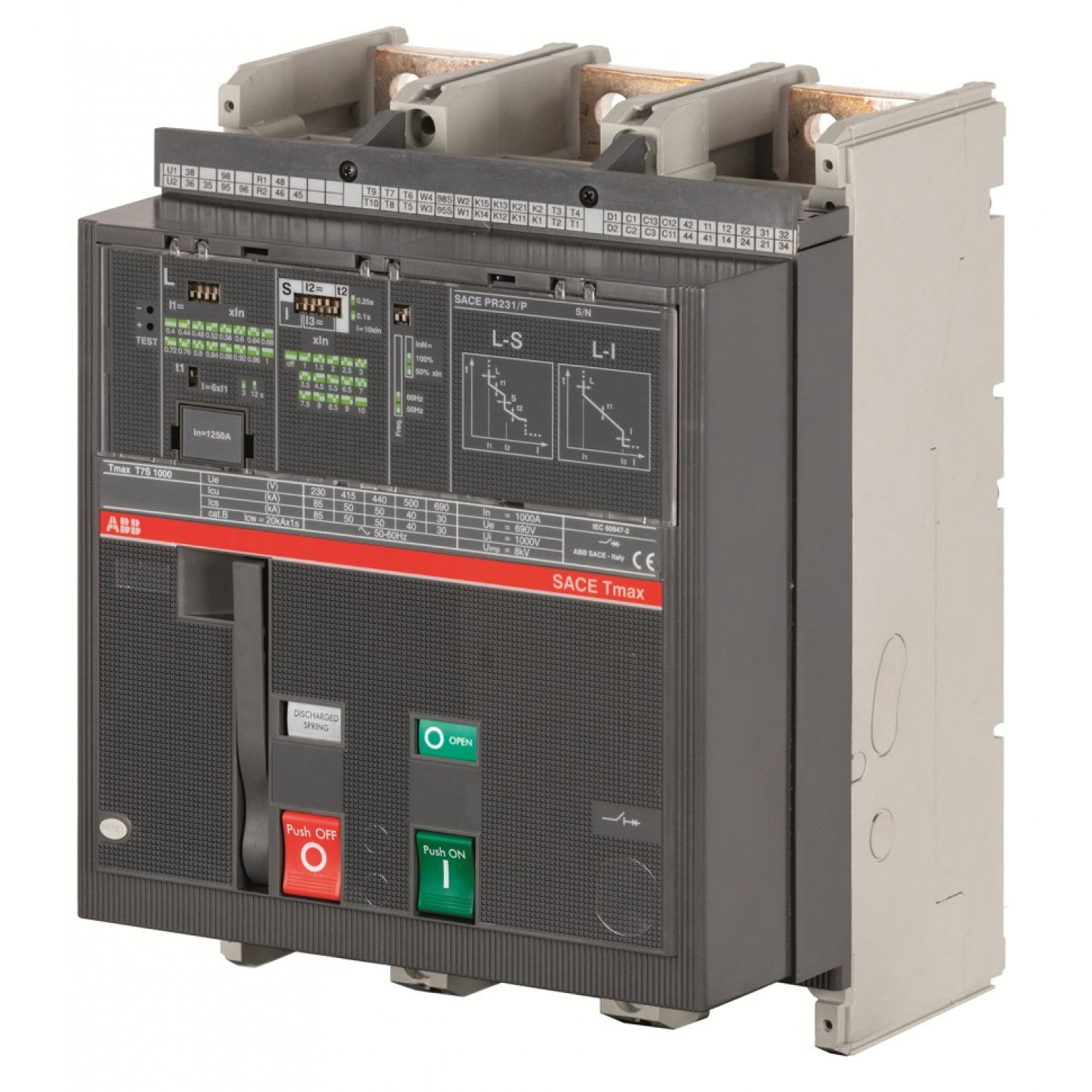

Усовершенствованная линейка силовых устройств Tmax от известной компании ABB включает в себя модель трехполюсного автоматического выключателя в литом корпусе типоразмера Т7М, рассчитанного на номинальный ток до 1000 Ампер. Он имеет широкое применение в области защиты силовых линий электроустановок и обладает компактным размером. Автомат имеет стационарное исполнение с передними выводами и оснащен моторным электроприводом. Он состоит из коммутационной части, объединенной с электронным расцепителем PR231/P, который обеспечивает защиту от КЗ и перегрузок. К конструктивным особенностям автомата относят двойную изоляцию, прямое управление, изолирующую способность, устойчивость к ударному воздействию и вибрации и любое рабочее положение. Он может устанавливаться непосредственно на задней панели распределительного шкафа. Отключающая способность устройства составляет 50 кАмпер при напряжении 415 Вольт переменного тока. Для наглядности все его характеристики указаны на передней и боковой паспортных табличках.
Автомат имеет следующие параметры:
ширина – 210 мм;
глубина – 178 мм;
высота – 268 мм;
масса – 11000 г.
Технические характеристики
| Бренд | ABB |
| Номинальный ток | 1000 A |
| Количество полюсов | 3 |
| Отключающая способность | 50 кА |
| Расцепитель | Электронный |
| Регулировка расцепителя | Теплового и магнитного порога |
| Количество полюсов | 3 |
| Номин. продолжительный ток Iu | 1000 А |
| С расцепителем минимального напряжения | Нет |
| Номин. отключающая способность Icu при 400 В, 50 Гц | 50 кА |
| Диапазон краткосрочной задержки расцепителя короткого замыкания | 1000 ... 10000 А |
| Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания | 1000 ... 10000 А |
| Встроенная защита от замыканий на землю | Нет |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Конструкция прибора | Встраив. устройство фиксированной установки (стационарный) |
| Возможность установки индикатора отключения | Нет |
| Вид подключения главной электрич. цепи | Передняя сторона |
| Тип элемента управления | Кнопка нажимная |
| Моторный привод опционально | Да |
| Моторный привод встроенный | Нет |
| Степень защиты (IP) | IP20 |
| Номин. напряжение | 690 В |
